法蘭蓋

用Class標記的,鋼制管法蘭蓋
用Class標記的,鋼制管法蘭蓋
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    用Class標記的鋼制管法蘭蓋的密封面型式及適用的公稱壓力和公稱尺寸
    用Class標記的鋼制管法蘭蓋的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9123-2010)
    密封面
    型式    		 公稱壓力
    Class 150 Class 300 Class 600 Class 900 Class 1500 Class 2500
    平面（FF) NPS 1/2(DN 15)～ NPS 24CDN 600) —
    突面（RF) NPS 1/2(DN 15)～NPS 24(DN 600) NPS 1/2(DN 15)～ NPS 12(DN 300)
    凹凸面（MF) — NPS 1/2(DN 15)～NPS 24(DN 600) —
    榫槽面（TG) — NPS 1/2(DN 15)～NPS 24(DN 600) —
    環連接面（RJ) NPS 1(DN 25)～ NPS 24(DN 600) NPS 1/2(DN 15)～NPS 24(DN 600) NPS 1/2(DN 15)～ NPS 12(DN 300)

    1) 用Class標記的鋼制管法蘭蓋的型式包括平面、突面、凹凸面、榫槽面及環連接面

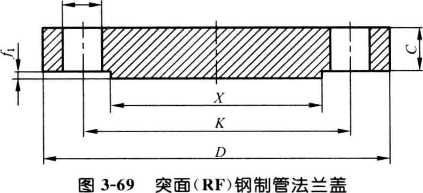

    法蘭蓋的尺寸
    Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 鋼制管法蘭蓋 尺寸
    公稱尺寸 X/
    mm    		 /丨/ mm /z/
    mm    		 h丨
    mm    		 d/
    mm    		 W/
    mm    		 Y/
    mm    		 z/
    mm
    NPS DN
    1/2 15 34. 9 21) 72> 7 5 46 25.4 36. 5 23.8
    3/4 20 42. 9         54 33. 3 44.4 31.8
    1 25 50. 8         62 38. 1 52. 4 36. 5
      32 63. 5         75 47. 6 65. 1 46.0
      40 73.0         84 54. 0 74. 6 52. 4
    2 50 92. 1         103 73. 0 93. 7 71.4
      65 104.8         116 85. 7 106. 4 84. 1
    3 80 127. 0         138 108. 0 128. 6 106.4
    4 100 157. 2         168 131. 8 158.8 130. 2
    5 125 185. 7         197 160. 3 187. 3 158.8
    6 150 215. 9         227 190. 5 217. 5 188. 9
    8 200 269. 9         281 238. 1 271. 5 236. 5
    10 250 323. 8         335 285.8 325. 4 284. 2
    12 300 381. 0         392 342. 9 382. 6 341. 3
    14 350 412. 8         424 374. 6 414. 3 373. 1
    16 400 469. 9         481 425. 4 471. 5 423. 9
    18 450 533. 4         544 489. 0 535. 0 487. 4
    20 500 584. 2         595 533. 4 585. 8 531. 8
    24 600 692.2         703 641.4 693. 7 1 639.8

    公稱尺寸 Class 150 Class 300
    NPS DN 環號 J min P E F   S 環號 J min P E F 私窗 S
    1/2 15               Rll 50. 5n 34. 14 5. 54 7. 14 0?8 3
    3/4 20               R13 63. 5 42. 88 6. 35 8. 74 0. 8 4
    1 25 R15 63. 0J, 47. 63 6. 35 8. 74 0. 8 4 R16 69. 5" 50. 80 6.35 8. 74 0. 8 4
      32 R17 72. 5" 57. 15 6. 35 8. 74 0. 8 4 R18 79. On 60. 33 6. 35 8. 74 0. 8 4
      40 R19 82,0" 65. 07 6. 35 8. 74 0. 8 4 R20 90. 5 68. 27 6. 35 8. 74 0. 8 4
    2 50 R22 101" 82. 55 6. 35 8. 74 0. 8 4 R23 108 82. 55 7. 92 11. 91 0. 8 6
      65 R25 120l> 101. 60 6. 35 8. 74 0. 8 4 R26 127 101. 60 7. 92 11. 91 0. 8 6
    3 80 R29 133 114.30 6. 35 8. 74 0. 8 4 R31 146 123.83 7. 92 11. 91 0. 8 6
    4 100 R36 171 149. 23 6. 35 8. 74 0. 8 4 R37 175 149. 23 7. 92 11. 91 0. 8 6
    5 125 R40 193 丨， 171.45 6.35 8.74 0. 8 4 R41 210 180. 98 7. 92 11. 91 0. 8 6
    6 150 R43 219 193. 68 6.35 8. 74 0. 8 4 R45 241 211.12 7. 92 11. 91 0. 8 6
    8 200 R48 273 247. 65 6.35 8. 74 0. 8 4 R49 302 269. 88 7. 92 11. 91 0. 8 6


    公稱尺寸 Class 150 Class 300
    NPS DN 環號 九丨n P E F   S 環號   P E F -^1 max S
    10 250 R52 330 304. 80 6.35 8. 74 0.8 4 R53 356 323.85 7. 92 11. 91 0. 8 6丨
    12 300 R56 405" 381.00 6. 35 8. 74 0. 8 4 R57 413 381.00 7. 92 11. 91 0.8 6
    14 350 R59 425 396. 88 6. 35 8. 74 0. 8 3 R61 457 419. 10 7. 92 11. 91 0. 8 6
    16 400 R64 483 454. 03 6. 35 8. 74 0. 8 3 R65 508 469. 90 7. 92 11. 91 0. 8 6
    18 450 R68 546 517.53 6. 35 8. 74 0. 8 3 R69 575 533. 40 7. 92 11. 91 0. 8 6
    20 500 R72 597 558.80 6. 35 8. 74 0. 8 3 R73 635 584. 20 9. 53 13.49 1. 5 6
    24 600 R76 711 673.10 6. 35 8. 74 0. 8 3 R77 749 692.15 11. 13 16. 66 1. 5 6
    公稱尺寸 Class 600 Class 900
    NPS DN 環號 Jmin P E F ^Imax S 環號 幾in P E F ■^Itnnx S
    1/2 15 R11 50. 5" 34. 14 5. 54 7. 14 0. 8 3 R12 60. 5 39. 67 6. 35 8. 74 0. 8 4
    3/4 20 R13 63. 5 42. 88 6. 35 8. 74 0. 8 4 R14 66. 5 44. 45 6. 35 8. 74 0. 8 4
    1 25 R16 69. 5n 50. 80 6. 35 8. 74 0. 8 4 R16 71. 5 50. 80 6. 35 8. 74 0. 8 4
      32 R18 79. 0丨, 60. 33 6. 35 8. 74 0. 8 4 R18 81.0 60. 33 6. 35 8. 74 0. 8 4
      40 R20 90. 5 68. 27 6. 35 8. 74 0. 8 4 R20 92.0 68. 27 6. 35 8. 74 0. 8 4
    2 50 R23 108 82. 55 7. 92 11. 91 0. 8 5 R24 124 95. 25 7. 92 11. 91 0. 8 3
      65 R26 127 101. 60 7. 92 11. 91 0• 8 5 R27 137 107. 95 7. 92 11. 91 0. 8 3
    3 80 R31 146 123.83 7. 92 11. 91 0.8 5 R31 156 123.83 7. 92 11. 91 0. 8 4
    4 100 R37 175 149. 23 7. 92 11. 91 0. 8 5 R37 181 149. 23 7. 92 11. 91 0. 8 4
    5 125 R41 210 180. 98 7.92 11. 91 0. 8 5 R41 216 180. 98 7. 92 11. 91 0. 8 4
    6 150 R45 241 211.12 7. 92 11. 91 0. 8 5 R45 241 211. 12 7. 92 11. 91 0• 8 4
    8 200 R49 302 269. 88 7. 92 11. 91 0.8 5 R49 308 269. 88 7. 92 11. 91 0. 8 4
    10 250 R53 356 323. 85 7. 92 11. 91 0. 8 5 R53 362 323. 85 7. 92 11. 91 0. 8 4
    12 300 R57 413 381. 00 7. 92 11. 91 0. 8 5 R57 419 381.00 7. 92 11. 91 0. 8 4
    14 350 R61 457 419. 10 7. 92 11. 91 0. 8 5 R62 467 419. 10 11. 13 16. 66 1.5 4
    16 400 R65 508 469. 90 7. 92 11. 91 0. 8 5 R66 524 469. 90 11. 13 16. 66 1.5 4
    18 450 R69 575 533. 40 7. 92 11. 91 0. 8 5 R70 594 533. 40 12. 70 19. 84 1. 5 5
    20 500 R73 635 584. 20 9. 53 13.49 1.5 5 R74 648 584. 20 12. 70 19. 84 1.5 5
    24 600 R77 749 692.15 11. 13 16. 66 1.5 6 R78 772 692. 15 15.88 26. 97 2.4 6 I

    Class 150 鋼制管法蘭蓋尺寸（GB/T 9123—2010)
    公稱
    尺寸    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭 螺栓孔中 螺栓孔 螺 栓
        外徑 心圓直徑 直徑 數量 螺紋
    NPS DN D/mm K/mm L/mm «/個 規格
    1/2 15 90 60. 3 16 4 M14 9. 6
    3/4 20 100 69. 9 16 4 M14 11.2
    1 25 no 79. 4 16 4 M14 12. 7
      32 115 88. 9 16 4 M14 14. 3
      40 125 98.4 16 4 M14 15. 9
    2 50 150 120. 7 19 4 M16 17. 5
      65 180 139. 7 19 4 M16 20. 7

     Class 300 鋼制管法蘭蓋尺寸（GB/T 9123?010)


    公稱
    尺寸    		 連接尺寸 法蘭蓋 厚度 C/ mm
    法蘭 螺栓孔中 螺栓孔 螺 栓
        外徑 心圓直徑 直徑 數量 螺紋
    NPS DN D/mm K/mm L/mm «/彳 規格
    1/2 15 95 66. 7 16 4 M14 12. 7
    3/4 20 115 82. 6 19 4 M16 14. 3
    1 25 125 88. 9 19 4 M16 15. 9
      32 135 98. 4 19 4 M16 17. 5
      40 155 114. 3 22 4 M20 19. 1
    2 50 165 127.0 19 8 M16 20. 7
      65 190 149. 2 22 8 M20 23. 9
    3 80 210 168. 3 22 8 M20 27.0
    4 100 255 200.0 22 8 M20 30. 2
    5 125 280 235. 0 22 8 M20 33. 4
    6 150 320 269. 9 22 12 M20 35. 0
    8 200 380 330. 2 26 12 M24 39. 7
    10 250 445 387. 4 29 16 M27 46. 1


    Class 600鋼制管法蘭蓋尺寸（GB/T 9]23 2010)


    公稱
    尺寸    		 連接尺寸 法蘭蓋
    厚度
    法蘭 螺栓孔中 螺栓孔 螺 栓
        外徑 心圓直徑 直徑 數量 螺紋
    NPS DN D/ mm K/mm L/mm "/個 規格
    1/2 15 95 66. 7 16 4 M14 14. 3
    3/4 20 115 82. 6 19 4 M16 15. 9
    1 25 125 88. 9 19 4 iM16 17.5
      32 135 98. 4 19 4 M16 20. 7
      40 155 114. 3 22 4 M20 22. 3
    2 50 165 127.0 19 8 M16 25. 4
      65 190 149. 2 22 8 M20 28. 6
    3 80 210 168. 3 22 8 M20 31. 8
    4 100 275 215. 9 26 8 M24 38. 1
    5 125 330 266. 7 29 8 M2 7 44. 5
    6 150 355 292. 1 29 12 M27 47. 7
    8 200 420 349. 2 32 12 M30 55. 6
    10 250 510 431.8 35 16 M33 63. 5
    12 300 560 489.0 35 20 M33 66. 7
    14 350 605 527. 0 39 20 M36 69. 9
    16 400 685 603.2 42 20 M39 76.2
    18 450 745 654.0 45 20 M42 82. 6
    20 500 815 723. 9 45 24 M42 88. 9
    24 600 940 838. 2 51 24 M48 101. 6

     Class 2500 鋼制管法蘭蓋尺寸（GB/T 9123—2010)


    公稱
    尺寸    		 連接尺寸 法蘭蓋
    厚度
    C/mm
    法蘭 螺栓孔中 螺栓孔 螺 栓
        外徑 心圓直徑 直徑 數量 螺紋
    NPS DN D/mm K/mm L/mm ，?/個 規格
    1/2 15 135 88. 9 22 4 M20 30. 2
    3/4 20 140 95. 2 22 4 M20 31. 8
    1 25 160 108. 0 26 4 M24 35.0
      32 185 130. 2 29 4 M2 7 38. 1
      40 205 146. 0 32 4 M30 44. 5
    2 50 235 171.4 29 8 M27 50. 9
      65 265 196. 8 32 8 M30 57.2
    3 80 305 228. 6 35 8 M33 66. 7
    4 100 355 273. 0 42 8 M39 76. 2
    5 125 420 323. 8 48 8 M45 92. 1
    6 150 485 368. 3 55 8 M52 108. 0
    8 200 550 438. 2 55 12 M52 127.0
    10 250 675 539. 8 67 12 M64 165. 1
    12 300 760 619. 1 73 12 M70 184. 2

    標記示例
    公稱尺寸DN 600、公稱壓力PN 25、突面（RF)鋼制管法蘭蓋（BL)、材料為Q235A，其 標記為：
    法蘭 DN 600-PN 25 BL RF Q235A GB/T 9123 公稱尺寸NPS 12(DN 300)、公稱壓力Class 900、環連接面（RJ)鋼制管法蘭蓋（BL)、材 料為06Crl9Nil0,其標記為：
    法蘭 NPS 12(或 DN 300)-Class 900 BL RJ 06Crl9Nil0 GB/T 9123
